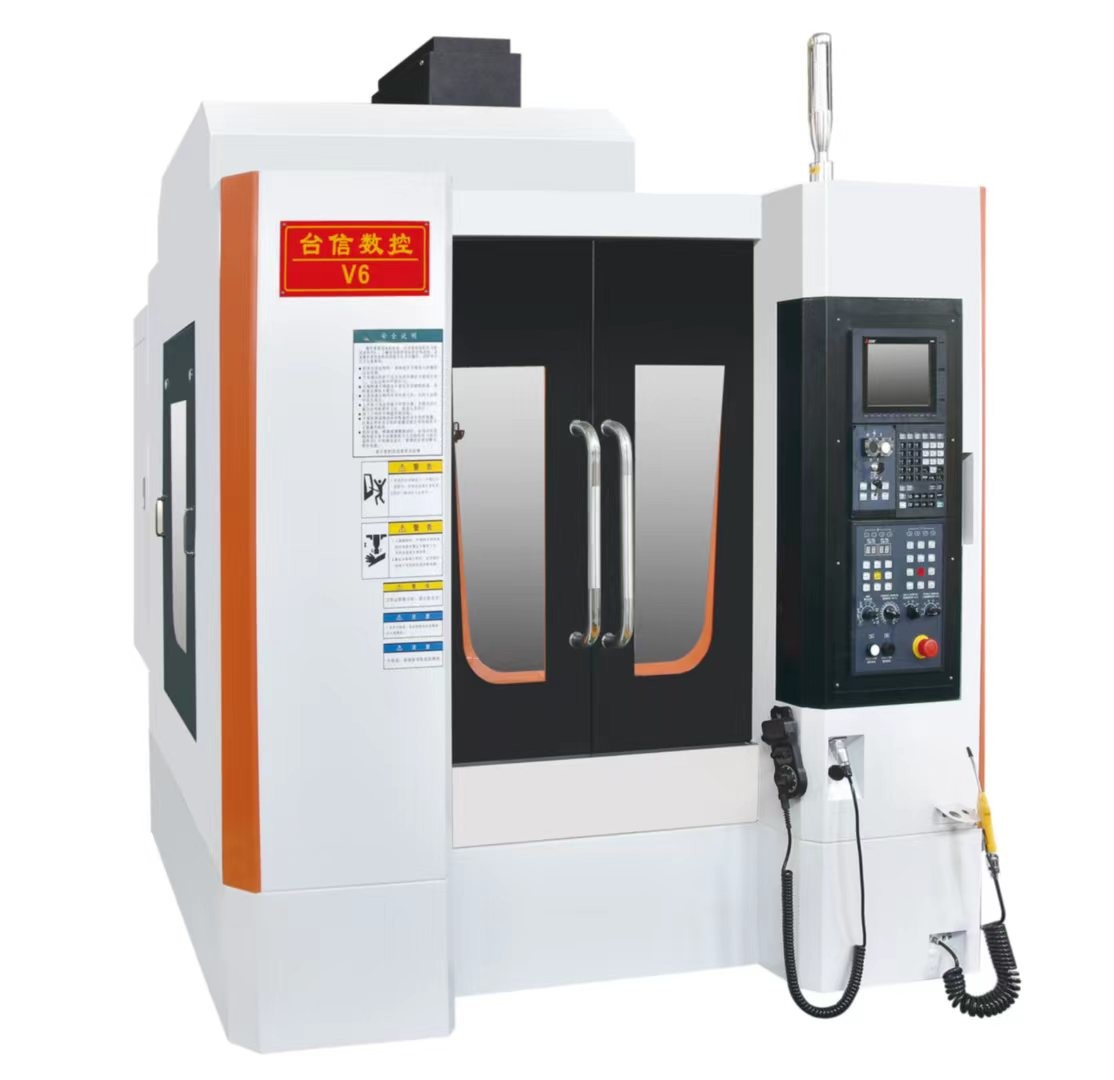

Серия линейных железнодорожных станций (трехосные линейные рельсы) TXC-V9

Наименование/модель: TXC-V6

Размер рабочей скамейки: 700 x 420 мм

Движение по трем осям (X/Y/Z): 600/450/400 мм

Расстояние от конца шпинда до рабочего стола: 120-520 мм

Расстояние от центра шпинделя до рулевой рельсы колонны: 480 мм

Спецификации рельсов оси Х: 30 мм

Спецификации рельсов по оси Y: 30 мм

Спецификации рельсов оси Z: 35 мм

T-слот (количество - размер x расстояние) 5 - 18 x 100

Нагрузка рабочего стола: 350 кг

BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 - BT1 -

Максимальная скорость вращения шпинделя: 12000 оборотов в минуту

Мощность шпинделя: 7,5 кВт

Мощность двигателя X/Y/Z: 1,5/1,5/3 KW

Спецификации X/Y/Z шарового винта: 3216 мм

Быстрая скорость проезда на трехосе: 48/48/48 м/мин

Скорость резки на трехосе: 1-12000 мм/мин

Точность позиционирования: ± 0,003/300 мм

Точность повторного позиционирования: ±0,003 мм

Машина: 4 т

Размер машины: 2400 x 2500 x 2600 мм
